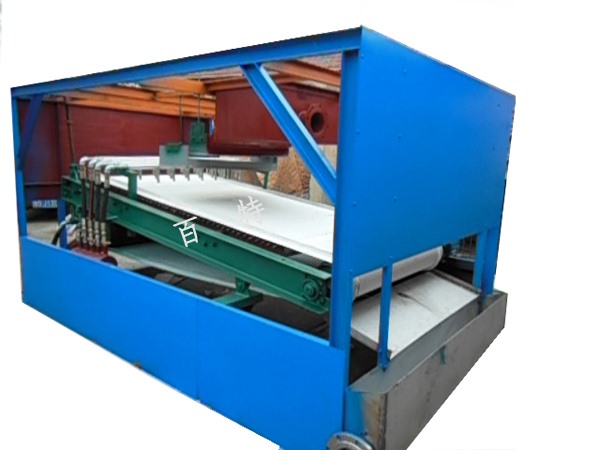

BTPB系列永磁高梯度平板磁选机

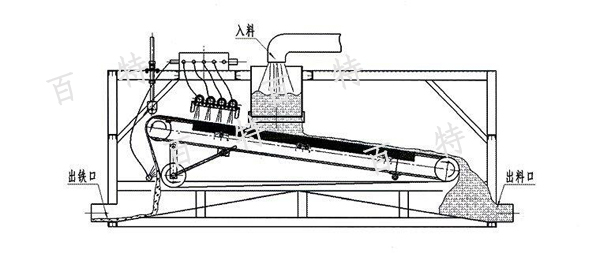

工作原理
矿浆通过入料管道进入本磁选机的均匀进料装置，经过充分分散后被均匀的洒落在磁板上部的卸铁皮带上，在重力作用下浆料沿磁板的倾斜方向向下流动，浆料中含有的铁磁性物在磁棒提供的强磁场下，被牢牢的吸附在卸铁皮带上，电机传动装置驱动卸铁皮带沿磁板倾斜方向向上运动，同时将吸附的铁磁性物带入卸铁区域，被卸铁水管冲洗水冲入尾矿斗中被集中收集，无磁性浆料继续沿磁板向下流动，流入精矿斗被集中收集。
性能特点
◆ 选用高性能钕铁硼磁材，的磁路设计，表面磁场高达16000GS,足以和高梯度立环磁选机相媲美。
◆ 相比其它永磁磁选机磁场扫选面积大，时间长，除铁效果好。
◆ 集流体力学、磁力学和重力学等理论于一身，共同完成作业。
◆ 磁板角度可调，皮带速度变频可调，以适应不同流动性的物料，达到更好的除铁效果。
◆ 配以均匀的给料装置，尾矿配以自动清理吸附物的卸铁装置。
◆ 相比其它高梯度立环磁选机，能耗低，维护方便。
技术参数
规格型号 处理量 （t/h） 磁场强度 （≥Gs） 矿浆浓度 (%) 带速 （r/min） 功率 （KW） 磁板尺寸（mm） 长度 宽度 带宽 BTPB0815 10～15 15000 10～30 3～10 1.1 1500 800 800 BTPB1020 15～20 1.5 2000 1000 1000 BTPB1225 20～25 2.2 2500 1200 1200 BTPB1530 25～30 3 3000 1500 1500 BTPB2035 30～35 4 3500 2000 2000 BTPB2240 35～40 5.5 4000 2200 2200 注：以上参数仅供选型参考，不同物料可根据实际情况选配。
