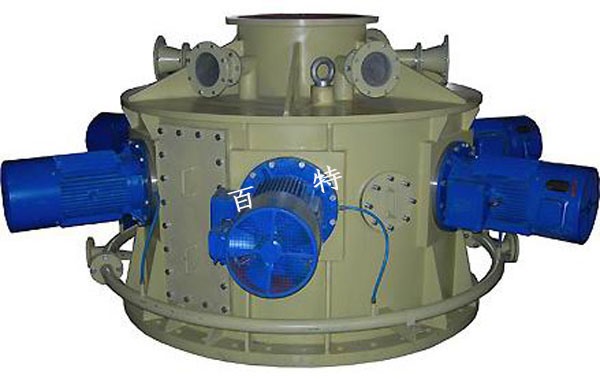

BTFW系列气流分级机
工作原理
整套分级系统由气流分级机、旋风收集器、脉冲除尘器、高压引风机、电控柜等组成。工作时物料在引风机引力的作用下由下端入料口进入，并上升至分级区，在分级叶轮高速旋转产生的离心力和引风机引力产生的向心力的共同作用下，使粗细物料分离，分级粒径以上的粗颗粒被甩到筒体内壁失速沿壁面下滑，下滑到二次风口处，经均匀的外界二次风的强烈淘洗作用，使粗细物料分离，细颗粒上升至分级区二次分级，分离后的粗颗粒下降由卸料装置收集排出分级机，分级粒径以下的细颗粒随气固二相流进入旋风收集器、脉冲除尘器收集，净化后的气体由引风机排出。
性能特点
◆分级产品的粒度可达D97：3～150微米，产品粒度无级可调，品种更换其方便。
◆分级效率（提取率）60%～90%，与物料性质以及符合粒度的颗粒含量有关，物料流动性好，符合粒度颗粒含量高则分级效率高反之则低。
◆转速高，顶点切割##，可采用多级串联结构，可同时分级出几个粒度段的产品。
◆控制系统采用程序控制，运行状态实时显示，操作简便。
◆系统负压运行，粉尘排放量不超过40mg/m3,设备噪音采用消音措施，不高于75dB(A)。
多转子分级机技术参数
规格型号 Model 处理量（kg/h） Capacity 分级效率（%） Classifying Efficiency 产品粒度（um） Product Size 配套功率（kw） Power BTFW315/3 1000～5000 60～90 D97=3～45 135～155 BTFW315/4 2000～8000 60～90 D97=3～45 170～190 BTFW315/6 3000～10000 60～90 D97=3～45 250～290 注：处理量与物料性质、产品粒度要求等相关，以上仅供选型参考。
